Микросхемы специализированных усилителей (Special Purpose Amplifiers): решения для нестандартных задач
Микросхемы специализированных усилителей (Special Purpose Amplifiers) — это интегральные схемы, созданные для выполнения узкоспециализированных функций, выходящих за рамки возможностей стандартных операционных или инструментальных усилителей. Они объединяют в себе усиление с такими возможностями, как гальваническая развязка, измерение тока высокого напряжения, логарифмическое преобразование, обработка сигналов фотодетекторов или работа с дифференциальными линиями связи.
Виды и особенности микросхем специализированных усилителей
Представленный в каталоге ассортимент охватывает ключевые категории специализированных усилителей, каждая из которых предназначена для своего класса задач:
1. Изолированные усилители (Isolation Amplifiers)
- Что это: Специализированные усилители, обеспечивающие гальваническую развязку (изоляцию) между входной и выходной цепями. Это критически важно для безопасности и подавления синфазных помех высокого напряжения.
- Применение: Медицинское оборудование (контроль пациентов), промышленные приводы, измерительные системы с высоким напряжением, контроль силовой электроники, интерфейсы датчиков в условиях сильных помех.
- Примеры из ассортимента: AD210BNZ (трансформаторная изоляция), ISO120BG, ISO124U/1K (емкостная изоляция с отличной линейностью).
- Особенности: Высокое напряжение изоляции (до тысяч вольт), низкий ток утечки, высокая помехоустойчивость, часто — встроенный DC/DC преобразователь для питания входной стороны (как у AD210).
2. Усилители с программируемым/переменным усилением (VGA / PGA)
- Что это: Усилители, коэффициент усиления которых можно изменять — либо внешним напряжением (VGA — Voltage-Controlled Gain Amplifier), либо цифровым сигналом (PGA — Programmable Gain Amplifier). Незаменимы в системах с автоматической регулировкой уровня (АРУ).
- Применение: Системы сбора данных с широким динамическим диапазоном, сонары, радары, медицинское ультразвуковое оборудование, программно-определяемые радиосистемы (SDR), измерительные приемники.
- Примеры из ассортимента: AD603 (классический широкополосный VGA), AD604 (двойной VGA с малошумящим предусилителем), AD8260 (VGA с драйвером), LTC6910 (PGA с цифровым управлением), LMH6504/6505.
- Особенности: Широкий диапазон регулировки усиления (до 40-80 дБ), высокая линейность, широкополосность, управление аналоговым напряжением или цифровым кодом.
3. Усилители для измерения тока (Current Sense Amplifiers)
- Что это: Специализированные усилители, предназначенные для точного измерения малого падения напряжения на токочувствительном резисторе (шунте) в цепях с высоким синфазным напряжением. Могут быть как двунаправленными, так и однонаправленными.
- Применение: Контроль тока двигателей, управление питанием в ноутбуках и смартфонах, зарядные устройства, солнечные инверторы, защита от перегрузки, мониторинг батарей.
- Примеры из ассортимента: AD821x (AD8210, AD8211, AD8212, AD8213, AD8215, AD8216, AD8217, AD8218, AD8219), AD8206/8208/8209, INA19x (INA194, INA196), INA21x (INA213, INA214, INA215), INA28x (INA282), INA29x (INA293), LT1787, LTC610x, LMP8480, LMP8640, NCS210, TSC101.
- Особенности: Широкий диапазон синфазных напряжений (от -20В до +80В и выше), фиксированный или программируемый коэффициент усиления, малая погрешность, высокая точность.
4. Дифференциальные драйверы и приемники (Differential Drivers/Receivers)
- Что это: Специализированные усилители, предназначенные для преобразования однополярного сигнала в дифференциальный (драйверы) или наоборот (приемники), а также для усиления дифференциальных сигналов. Ключевые компоненты для работы с высококачественными АЦП и передачи сигналов по линиям связи.
- Применение: Высокоскоростные АЦП (драйверы), передача видеосигнала по витой паре, драйверы линий связи, балансные аудиоинтерфейсы.

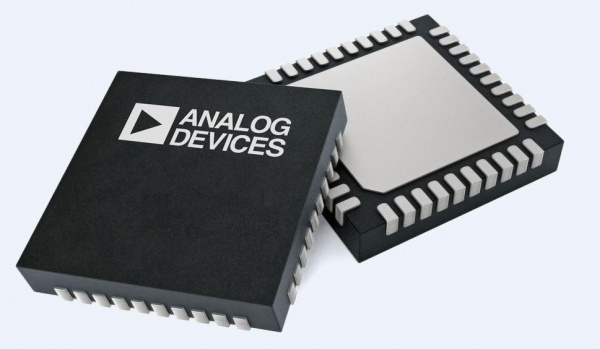

- Примеры из ассортимента: ADA492x (ADA4922, ADA4927, ADA4930 и др.), AD8122/8123/8124/8128, AD8352, LT6350, LTC6417/6419/6420/6421, THS4520, LMH6552/6554.
- Особенности: Высокая линейность, широкий частотный диапазон, низкие искажения, точное согласование выходов.
5. Логарифмические усилители (Logarithmic Amplifiers)
- Что это: Усилители, выходное напряжение которых пропорционально логарифму входного сигнала (или его мощности). Позволяют сжимать огромный динамический диапазон входных сигналов в узкий диапазон выходных напряжений.
- Применение: Измерение мощности сигнала в оптических линиях связи, анализ спектра, радары, медицинская диагностика (лазерная допплерография), измерители уровня сигнала.
- Примеры из ассортимента: ADL5303/5304/5306/5310/5315 (логарифмические усилители для оптоволокна), AD641, ADL5513 (демодулирующий логарифмический усилитель), ADL5519 (логарифмический усилитель/детектор).
- Особенности: Широкий динамический диапазон входных сигналов (до 100 дБ и более), выходной сигнал в дБ/В, высокая точность преобразования.
6. Трансимпедансные усилители (Transimpedance Amplifiers, TIA)
- Что это: Специализированные усилители, преобразующие входной ток в выходное напряжение. Специализированы для работы с фотодетекторами, фотодиодами и другими источниками тока.
- Применение: Оптоволоконные приемники, лазерные дальномеры, медицинская томография, системы ночного видения, спектроскопия.
- Примеры из ассортимента: AD8015 (TIA для оптоволокна), ONET8541/8551TYS4, LTC6560/6561 (многоканальные TIA).
- Особенности: Очень низкий входной ток смещения, высокая чувствительность, широкая полоса пропускания, низкий шум.
7. Специализированные аудио- и видеоусилители / Процессоры
- Что это: Микросхемы, выполняющие специфические функции в аудио- и видеотрактах: балансные приемники и драйверы, программируемые фильтры, усилители для микрофонов.
- Применение: Студийное аудиооборудование, профессиональная звукофикация, кабельное телевидение, медицинская визуализация.
- Примеры из ассортимента: SSM2018/2141/2142/2143 (балансные аудиоинтерфейсы), IVC102U (интегратор с выборкой), THS7002 (программируемый усилитель с фильтром).
- Особенности: Высокая точность, низкие искажения, специфические интерфейсы.
На что обратить внимание при выборе микросхем специализированных усилителей
Инженеру-разработчику при выборе конкретной ИС из вашего каталога следует учитывать:
- Основная функция: Четко определите, какая специализированная функция требуется: изоляция, измерение тока, логарифмирование, преобразование ток-напряжение или что-то иное. Это определит семейство микросхем.
- Диапазон синфазного напряжения (для токовых сенсоров): Убедитесь, что выбранный усилитель может работать с напряжением на шунте в вашей схеме (например, AD8210 работает до 65В, LTC6101 до 100В).
- Напряжение изоляции (для изолированных усилителей): Определите требуемый класс изоляции для вашего применения (рабочее напряжение, пиковое напряжение, категория перенапряжения). AD210 обеспечивает изоляцию 2.5 кВ.
- Полоса пропускания и скорость нарастания: Критичны для высокочастотных приложений (дифференциальные драйверы, TIA, логарифмические усилители).
- Точность и погрешность: Для измерительных применений (токовые сенсоры, логарифмические усилители) важны такие параметры, как погрешность усиления, напряжение смещения и его дрейф.
- Тип корпуса и питание: Учитывайте доступное напряжение питания и требования к монтажу. Многие специализированные усилители выпускаются в компактных корпусах для поверхностного монтажа (SOIC, MSOP, QFN).
Преимущества покупки микросхем специализированных усилителей в интернет-магазине ТСИ
В ТСИ представлен широчайший ассортимент импортных интегральных схем специализированных усилителей от признанных лидеров отрасли: Analog Devices (серии AD, ADA, ADL), Texas Instruments (INA, ISO, THS), Linear Technology (LT, LTC), Microchip (MCP) и других. В нашем каталоге вы найдете:
- Изолированные усилители для безопасности и подавления помех (AD210, ISO124).
- Токовые сенсоры для точного контроля энергопотребления (AD821x, INA21x, LTC6101).
- Дифференциальные драйверы для высокоскоростных АЦП (ADA493x, LT6350).
- Логарифмические усилители и TIA для оптоволокна и измерений (ADL53xx, AD8015).
- Программируемые усилители (VGA/PGA) для систем с АРУ (AD603, AD604, LTC6910).
Мы работаем с юридическими лицами, обеспечиваем прозрачные условия сотрудничества и быструю доставку по всей России.
Вопросы и ответы
Главное отличие — наличие гальванической развязки (изоляции) между входом и выходом. В обычном ОУ вход и выход имеют общую «землю». В изолированном усилителе, таком как AD210BNZ или ISO124U, сигнал передается через трансформаторную или емкостную связь, что обеспечивает безопасность, разрыв контуров заземления и подавление мощных синфазных помех (например, в медицинской или силовой технике).
Они предназначены для точного измерения малого падения напряжения на токочувствительном резисторе (шунте), включенном в цепь с высоким напряжением. Например, AD8210 или INA213 позволяют измерять ток в цепи 12В, 24В или 48В, выдавая сигнал низкого уровня, который может быть обработан контроллером. Это основа для контроля двигателей, управления питанием и защиты от перегрузок.
Логарифмические усилители, такие как ADL5303 или ADL5513, применяются там, где сигнал может меняться в огромных пределах (на несколько порядков). Они сжимают широкий динамический диапазон входных сигналов (например, от нановатт до милливатт в оптических приемниках) в узкий диапазон выходных напряжений, пропорциональный логарифму входной мощности. Это упрощает оцифровку и обработку сигнала.
Компания ТСИ работает с юридическими лицами и индивидуальными предпринимателями. Для заказа интересующих интегральных схем специализированных усилителей отправьте запрос и карточку организации на почту info@eltsi.ru. Мы поможем подобрать оптимальные импортные компоненты под вашу нестандартную задачу, уточним наличие, согласуем условия поставки по позициям «Под заказ» и обеспечим быструю доставку по России.
