Микросхемы видеоусилителей (Video Amplifiers): широкополосные решения для профессионального видеотракта
Микросхемы видеоусилителей (Video Amplifiers) — это специализированные интегральные схемы, предназначенные для усиления, буферизации, коммутации и распределения видеосигналов в аналоговых и цифровых трактах. Их ключевая особенность — способность работать в широком спектре частот (от единиц до сотен мегагерц) с минимальными искажениями и сохранением формы сигнала при передаче по кабелю.
Виды и особенности микросхем видеоусилителей
Представленный в каталоге ассортимент можно разделить на несколько функциональных групп, каждая из которых имеет свою специализацию:
1. Широкополосные усилители общего назначения (Wideband Amplifiers)
- Что это: Базовые усилительные ячейки с большой полосой пропускания (до нескольких сотен МГц). Часто реализованы по схеме с токовой обратной связью (Current Feedback), что обеспечивает высокий slew rate и малые искажения. Яркие представители в нашем каталоге товаров — серии AD8013, AD8023, AD8072, AD8073, AD811, AD818, AD828 от Analog Devices, а также LMH6714, LMH6722, LMH6738 от Texas Instruments.
- Применение: Предварительные усилители, буферные каскады, драйверы АЦП, усиление сигналов с ПЗС-матриц, общая аналоговая обработка.
- Особенности: Высокий slew rate (часто >1000 В/мкс), малые дифференциальные ошибки, возможность работы на низкоомную нагрузку.
2. Видеодрайверы и усилители для работы на кабель (Cable Drivers)
- Что это: Усилители, оптимизированные для передачи видеосигнала по коаксиальному кабелю с волновым сопротивлением 75 Ом. Они имеют встроенные схемы согласования и часто — возможность установки коэффициента усиления (2: для компенсации потерь в кабеле). Примеры: AD812, LT1251, LT1252, LT1253, LT1254, LT1256, LM6171, LM6172.
- Применение: Системы видеонаблюдения (CCTV), распределители сигнала, видеосерверы, активные кабели-удлинители.
- Особенности: Способность работать на низкоомную нагрузку (75 Ом), высокая линейность, малый выброс (pulse overshoot).
3. Мультиплексоры и переключатели видеосигналов (Video Multiplexers/Switches)
- Что это: Микросхемы, сочетающие в себе широкополосные усилители и коммутационные ключи, позволяющие переключать несколько видеовходов на один выход с сохранением качества сигнала. В нашем каталоге — ADA4411-3 (тройной фильтр/мультиплексор), LT6553, LT6554, LT6557.
- Применение: Видеокоммутаторы, мультиплексоры для систем видеонаблюдения, профессиональные видеомикшеры, мониторы с несколькими входами.
- Особенности: Низкие перекрестные помехи (crosstalk), высокая изоляция каналов, широкий частотный диапазон.
4. Специализированные видеопроцессоры и фильтры

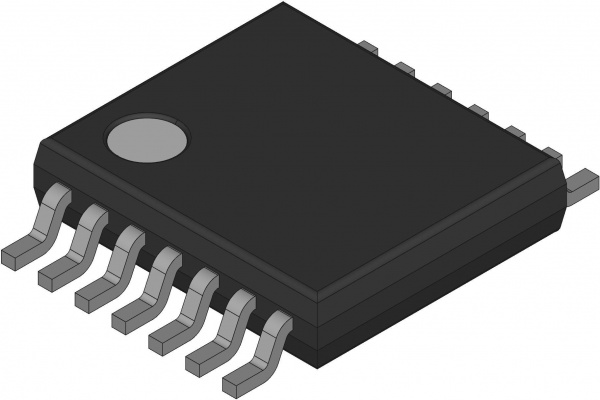

- Что это: Более сложные ИС, включающие помимо усиления функции фильтрации, восстановления синхроимпульсов или согласования уровней. Примеры: THS7303, THS7314, THS7316, THS7353, THS7360, THS7368, THS7372, THS7373, THS7374, THS7376 от Texas Instruments, а также ADA4853, ADA4856, ADA4859.
- Применение: Видеовыходы DVD/Blu-ray плееров, телевизоров, видеорегистраторов, автомобильных информационно-развлекательных систем, портативных устройств.
- Особенности: Встроенные фильтры нижних частот (для подавления помех ЦАП), схемы восстановления постоянной составляющей (DC restore), поддержка различных видеостандартов (SD/HD).
5. Дифференциальные усилители и драйверы (Differential Amplifiers)

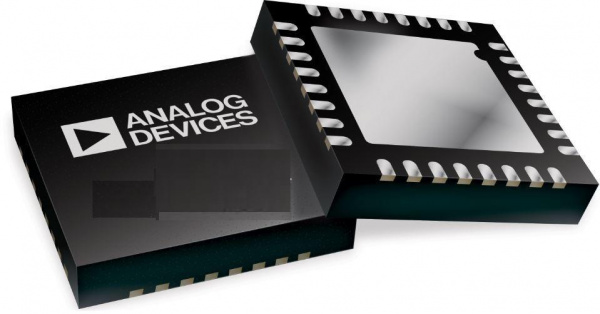

- Что это: Усилители, предназначенные для работы с дифференциальными сигналами, часто используются для передачи видео по витой паре. Примеры: AD8141, AD8142, AD8145, AD8147, AD8148.
- Применение: Системы передачи видеосигнала на большие расстояния по витой паре (UTP), интерфейсы с дифференциальной передачей (LVDS).
- Особенности: Высокое подавление синфазной помехи (CMRR), широкий диапазон синфазного сигнала.
На что обратить внимание при выборе микросхем видеоусилителей
Выбор конкретной ИС из вашего каталога диктуется требованиями к видеотракту:
- Полоса пропускания (Bandwidth, -3dB): Для композитного видео (CVBS) достаточно 10-30 МГц. Для компонентного видео (YUV) стандартной четкости (SD) требуется 30-50 МГц. Для HDTV (720p/1080i/1080p) необходима полоса не менее 150-300 МГц. Обратите внимание на параметр "0.1 dB flatness" — он критичен для цветопередачи.
- Скорость нарастания (Slew Rate): Высокий slew rate (сотни и тысячи В/мкс) необходим для сохранения крутых фронтов импульсов, что критично для четкости изображения.
- Дифференциальные усиление и фаза (Differential Gain/Phase): Критические параметры для цветного видео, особенно композитного. Чем меньше эти значения (измеряются в процентах и градусах), тем точнее передается цвет.
- Нагрузочная способность: Убедитесь, что усилитель может работать на требуемую нагрузку (чаще всего 75 Ом для кабеля). Для работы на два кабеля одновременно могут потребоваться усилители с более высоким выходным током.

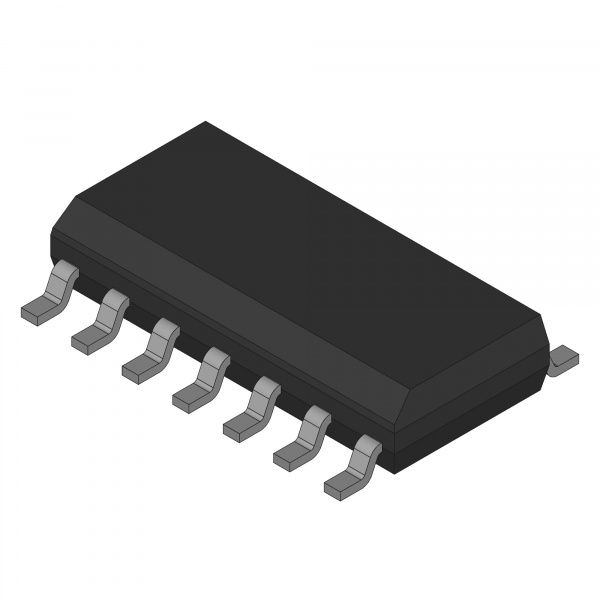

- Тип корпуса: Для навесного монтажа подойдут DIP-корпуса (например, AD8072JNZ, AD811ANZ, LT1187CN8). Для поверхностного монтажа в современной аппаратуре — SOIC, TSSOP, QFN (например, AD8013ARZ-14, THS7373IPWR, LT6553CGN).
Преимущества покупки микросхем видеоусилителей в интернет-магазине ТСИ
В ТСИ представлен один из самых широких спектров импортных интегральных схем видеоусилителей от признанных лидеров отрасли: Analog Devices (серии AD80xx, AD81xx, AD82xx, ADA), Texas Instruments (LMH, THS), Linear Technology (LT11xx, LT12xx, LT65xx), ON Semiconductor (NE592) и других. В нашем каталоге вы найдете:
- Широкополосные усилители для профессионального видео.
- Драйверы для работы на кабель 75 Ом.
- Видеомультиплексоры и переключатели.
- Специализированные фильтры и процессоры.
Мы работаем с юридическими лицами, обеспечиваем прозрачные условия сотрудничества и быструю доставку по всей России.
Вопросы и ответы
Усилители с токовой обратной связью (например, AD8013, AD811, LT1227) обеспечивают очень высокий slew rate, практически не зависящий от коэффициента усиления, и малые искажения на высоких частотах. Это делает их идеальными для видеоусилителей. Однако они более критичны к выбору резистора обратной связи. Усилители с напряжением обратной связи проще в использовании и имеют более предсказуемый шум, но их slew rate ограничен и падает с ростом усиления.
Стандартный коаксиальный кабель для передачи видеосигнала имеет волновое сопротивление 75 Ом. Для передачи сигнала без отражений и искажений, выходное сопротивление источника должно быть согласовано с кабелем. Видеоусилители, предназначенные для работы в качестве драйверов кабеля (например, AD812, LT1252, THS7373), спроектированы так, чтобы отдавать необходимый ток в низкоомную нагрузку 75 Ом с сохранением линейности и низких искажений.
Дифференциальное усиление (DG) и дифференциальная фаза (DP) — это специфические для цветного видеосигнала параметры, показывающие, насколько изменяются усиление и фаза цветовой поднесущей (chroma) при изменении яркости сигнала (luma). Высокие значения DG/DP приводят к искажению цветопередачи (изменение насыщенности и оттенка) на ярких и темных участках изображения. Для профессионального видео требуются усилители с минимальными значениями DG/DP (<0.1%/0.1°).
Компания ТСИ работает с юридическими лицами и индивидуальными предпринимателями. Для заказа интересующих интегральных схем видеоусилителей отправьте запрос и карточку организации на почту info@eltsi.ru. Мы поможем подобрать оптимальные импортные компоненты под вашу задачу, уточним наличие, согласуем условия поставки по позициям «Под заказ» и обеспечим быструю доставку по России.
