Фиксированные аттенюаторы (Fixed Attenuators): надёжное нормирование уровня сигнала
В любом радиочастотном или измерительном тракте часто возникает необходимость гарантированно уменьшить уровень сигнала на фиксированную величину. Для этой задачи применяются фиксированные аттенюаторы (Fixed Attenuators) — пассивные компоненты с постоянным, точно заданным ослаблением. Они незаменимы для защиты чувствительных входов, согласования уровней между каскадами и калибровки измерительного оборудования.
Виды фиксированных аттенюаторов
В ассортименте магазина радиоэлектроники ТСИ представлены несколько типов фиксированных аттенюаторов, различающихся конструкцией, областью применения и точностью:
- Чип-аттенюаторы для поверхностного монтажа (SMD): Это миниатюрные компоненты на керамической подложке, предназначенные для автоматизированного монтажа на печатную плату. Они идеально подходят для ВЧ и СВЧ трактов благодаря низкому КСВН и малым паразитным параметрам. В нашем каталоге это серии EXB, PAT (PAT0510S, PAT1220), ATN, а также HMC650–HMC658.

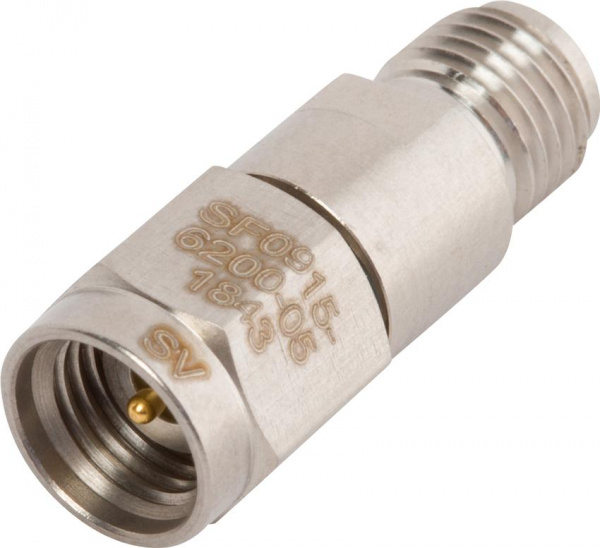

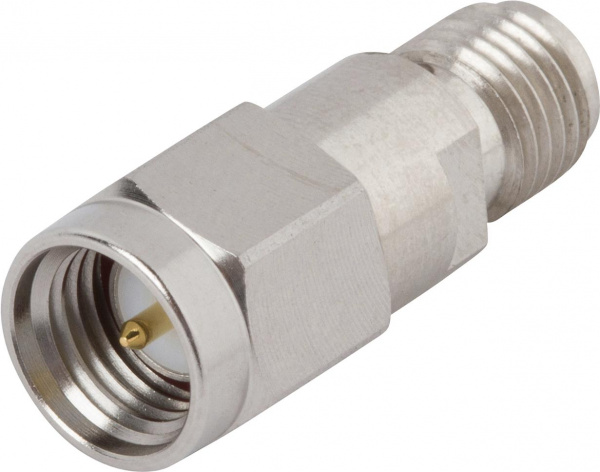

- Коаксиальные фиксированные аттенюаторы: Выполнены в виде законченного модуля с разъёмами (SMA, BNC, N). Используются в измерительных стендах, тестовом оборудовании и для согласования внешних цепей. Представлены позициями ATS-1M1F-XXDB2W, ATT-0XXX-XX-SMA-02, CT33XX, CT44XX.
- Фиксированные аттенюаторы военного и космического исполнения: Компоненты, сертифицированные по стандартам DESC (Defense Electronics Supply Center), что гарантирует стабильность параметров в жёстких условиях эксплуатации. Это серии M3933, M39030, а также некоторые позиции HMC в герметичных корпусах.
Для каких целей применяются фиксированные аттенюаторы
Благодаря своей простоте и надёжности, фиксированные аттенюаторы используются практически во всей радиоаппаратуре:
- Защита входных цепей: Установка перед малошумящим усилителем (LNA) или смесителем для предотвращения повреждения при случайной подаче высокого уровня сигнала.
- Улучшение согласования: Снижение КСВН (коэффициента стоячей волны) путём уменьшения отражённой мощности.
- Калибровка и тестирование: Создание точных опорных уровней для поверки анализаторов спектра, генераторов сигналов и других измерительных приборов.
- Выравнивание уровней: Компенсация разницы в усилении между каналами в многоканальных приёмопередающих системах (ФАР, MIMO).
В чем особенности каждого вида
- SMD чип-аттенюаторы отличаются сверхмалыми габаритами (типоразмеры 0402, 0603, 0805), широким рабочим диапазоном частот (до десятков ГГц) и совместимостью с автоматической сборкой. Серия EXB-24 — это типовые решения для частот до 3 ГГц, а HMC65x — более высокочастотные модели (до 30 ГГц) с повышенной точностью.
- Коаксиальные аттенюаторы обеспечивают удобство подключения и высокую повторяемость результатов. Они имеют нормированную мощность рассеяния (обычно 2 Вт и более) и выпускаются в широкой гамме номиналов ослабления (от 1 до 30 дБ и выше). Модели ATS и ATT рассчитаны на работу в стандартных 50-омных трактах.
- Военные аттенюаторы (M3933, M39030) проходят расширенный контроль параметров в широком диапазоне температур и механических воздействий. Они выпускаются как в SMD-исполнении (серии M3933/14, M3933/16, M3933/25, M3933/30), так и в коаксиальном, и предназначены для ответственных применений.
На что стоит обратить внимание при выборе фиксированных аттенюаторов
При подборе конкретной микросхемы или модуля фиксированного аттенюатора инженеру следует оценить пять ключевых параметров:
- Номинальное ослабление (Attenuation Value): Стандартный ряд — 1, 2, 3, 5, 6, 10, 20 дБ и т.д. Точность ослабления особенно важна для измерительных задач.
- Диапазон рабочих частот (Frequency Range): Должен полностью перекрывать полосу пропускания вашего устройства. Для SMD-аттенюаторов указывается верхняя граничная частота (до 30 ГГц).
- КСВН (VSWR): Характеризует качество согласования. Чем он ближе к 1, тем меньше отражений.
- Мощность рассеяния (Power Rating): Для чип-аттенюаторов обычно указывается средняя мощность (до 100–250 мВт), для коаксиальных — до 2–10 Вт.
- Тип корпуса и монтаж: SMD для автоматической сборки на плату, коаксиальный для внешних соединений, корпуса с фланцем для ответственных применений.
В ассортименте ТСИ представлен широкий выбор фиксированных аттенюаторов — от базовых чип-компонентов серий EXB и PAT до высокоточных военных версий M3933 и сверхминиатюрных HMC65x. В нашем каталоге Вы можете подобрать оптимальный вариант по номиналу, частотному диапазону и типу корпуса, а также аналоги для импортозамещения при необходимости.
Вопросы и ответы
Чем фиксированный аттенюатор (Fixed Attenuator) отличается от резистора?
Обычный резистор не имеет нормированных ВЧ-параметров (КСВН, частотная характеристика) и вносит неконтролируемые паразитные реактивности. Фиксированный аттенюатор — это специально спроектированное устройство (часто в виде П- или Т-образной схемы из плёночных резисторов), которое обеспечивает заданное ослабление с минимальным рассогласованием в широкой полосе частот.
Как выбрать номинал фиксированного аттенюатора (Fixed Attenuator) для защиты входа приемника?
Номинал выбирается исходя из максимально ожидаемой входной мощности и максимально допустимой мощности на входе приемника. Обычно устанавливают аттенюатор на 3–10 дБ так, чтобы при самом сильном сигнале вход приемника не перегружался. Важно также учитывать, что добавление аттенюатора ухудшает коэффициент шума системы ровно на величину ослабления.
В каких случаях предпочтительны аттенюаторы военного стандарта M3933?
Серия M3933 (DESC SMD) гарантирует стабильность параметров в расширенном диапазоне температур, стойкость к вибрациям и ударам, а также проходит 100% контроль. Такие фиксированные аттенюаторы обязательны к применению в авиационной, космической и военной технике, где отказ компонента недопустим.
Какова процедура заказа фиксированных аттенюаторов (Fixed Attenuators) в ТСИ?
Мы работаем только с юридическими лицами и ИП. Для заказа добавьте интересующие позиции в корзину на сайте и оформите заказ или направьте карту партнера и список необходимых позиций на нашу электронную почту. Мы выставим счёт, предоставим документацию (datasheets, сертификаты) и организуем доставку по Москве, Воронежу и в любой регион России.
