Переменные резисторы — это пассивные компоненты электроцепей, которые позволяют регулировать сопротивление для изменения силы тока или напряжения. Резисторы используются в различных бытовых аппаратах и электроприборах для регулировки громкости, тембра, настройки радиоприемников, передатчиков.
Характеристики переменных резисторов
Основными характеристиками переменных резисторов являются:
- Сопротивление — величина, которая определяет, насколько сильно резистор препятствует прохождению тока. Обычно указывается в омах (Ом). Диапазон сопротивлений варьируется от долей ома до нескольких мегаом (МОм).
- Номинальная мощность — максимальная мощность, которую может рассеять резистор без перегрева. Измеряется в ваттах (Вт) и зависит от материала и размера корпуса резистора.
- Линейность сопротивления — показывает, насколько сопротивление изменяется линейно по всей длине резистивной дорожки. Хорошая линейность важна для обеспечения плавного и точного регулирования.
- Количество оборотов — для регулировки от минимума до максимума сопротивления. Больше оборотов обеспечивают более точное регулирование.
- Точность — определяет, насколько фактическое сопротивление резистора отличается от номинального значения. Выражается в процентах или с использованием кодов точности.
Переменные резисторы также отличаются конструктивным исполнением — одни модели подходят для навесного монтажа, другие — для поверхностного (SMD-резисторы).
Материалы для переменных резисторов
Переменные резисторы могут быть изготовлены из различных материалов, каждый из которых обладает своими преимуществами:
- Проволочные резисторы. Устойчивы к перегрузкам и обладают хорошей стабильностью сопротивления. Однако они менее точны и линейны по сравнению с другими типами.
- Металлоокисные резисторы. Обеспечивают высокую точность, хорошую линейность и низкий температурный коэффициент сопротивления. Популярны в прецизионных приложениях.
- Угольные композитные резисторы. Недорогие и прочные. Обладают нелинейной характеристикой сопротивления, что делает их хорошим выбором для регулировки громкости в аудиотехнике.
- Металлопленочные резисторы. Превосходят другие типы по плотности мощности и стабильности параметров во времени. Однако они дороже остальных вариантов.
Выбор переменного резистора зависит от требований вашего конкретного применения в отношении точности, мощности, стабильности и других параметров.
Типы переменных резисторов
Резисторы переменные различаются по типу резистивного элемента, виду привода, количеству выводов и другим характеристикам.
По типу резистивного элемента можно выделить следующие типы резисторов переменного сопротивления:
- Углеродные — имеют резистивный элемент, выполненный из угольной пасты. Они отличаются доступной ценой и простотой изготовления, но имеют относительно невысокую точность и стабильность характеристик.
- Металлопленочные — резистивный элемент выполнен из металлической пленки. Характеризуются более высокой точностью и стабильностью характеристик, чем углеродные резисторы, но их стоимость дороже.
- Металлические — обладают резистивным элементом из проволоки или ленты. Отличаются высокой надежностью и долговечностью, но имеют более высокую цену, чем металлопленочные резисторы.
- Магнитострикционные — резистивный элемент изготовлен из магнитострикционного материала. Обладают высокой линейностью характеристик, но стоят дороже, чем другие типы резисторов переменного сопротивления.
- Фоторезисторы— особый тип резисторов, сопротивление которых изменяется под действием света. Используются в различных фотоэлектрических устройствах.
По виду привода различаются следующие типы переменных резисторов:
- Крутящиеся — имеют движок, который вращается вручную или с помощью двигателя. Наиболее распространенный тип резисторов переменного сопротивления.

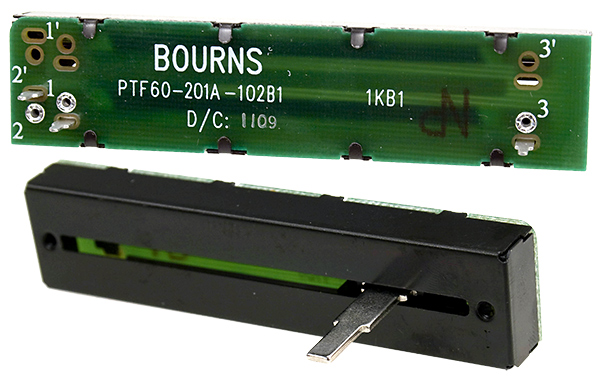

- Сдвигающиеся — резисторы, у которых движок перемещается вдоль шкалы. Они используются в устройствах, где требуется точное регулирование сопротивления.
По количеству выводов переменные резисторы бывают:
- Одновыводные — имеют только один вывод, который подключается к движку. Применяются в устройствах, где требуется только регулирование сопротивления, а не подключение к источнику питания или нагрузке.
- Двухвыводные — обладают двумя выводами: один подключается к движку, а второй — к источнику питания или нагрузке. Используются в устройствах, где требуется регулирование сопротивления и подключение к источнику питания или нагрузке.
- Трехвыводные — имеют три вывода: один подключается к движку, второй — к источнику питания, а третий — к нагрузке. Применяются в устройствах, где требуется регулирование сопротивления, подключение к источнику питания и нагрузке, а также возможность подключения дополнительных устройств.
Также резисторы можно поделить на однооборотные и многооборотные.
Однооборотные имеют одну рабочую дорожку, и их сопротивление регулируется всего за один оборот вала. Они компактны и широко применяются в аудио/видео оборудовании, бытовой технике и электронных устройствах.
У многооборотных резисторов длинная витая резистивная дорожка, позволяющая точно регулировать сопротивление за счет многих оборотов вала. Такие модели используются в высокоточных приложениях, таких как измерительные и тестовые устройства.
Потенциометры и реостаты
Переменные резисторы можно использовать как потенциометры или реостаты.
Потенциометры предназначены для регулирования напряжения. Они имеют три вывода: один подключается к источнику питания, второй — к нагрузке, а третий — к движку. При повороте движка изменяется сопротивление между вторым и третьим выводами, что приводит к изменению напряжения на нагрузке.
Реостаты используют для регулирования силы тока. У них есть два вывода: один подключается к источнику питания, а второй — к нагрузке. При повороте движка изменяется сопротивление между этими двумя выводами, что приводит к изменению силы тока в нагрузке.
