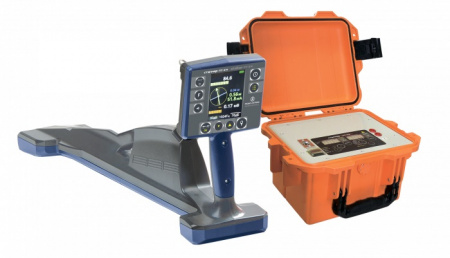

Трассоискатель сталкер 15-24

Трассоискатель сталкер 15-24 - описание

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

В комплект поставки «Сталкер 15-24» входит генератор ГТ-15 и приемник ПТ-24.
Общие особенности трассопоискового комплекса:

функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
Поиск положения передающих зондов и камер телеинспекции
GPS - выноска подземных трасс с последующим наложением на карту;
Беспроводная связь с ПК (Bluetooth);
РАДИО частота (пассивная) для поиска трассы без генератора;
Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
Поиск повреждений «фазовым», контактным и бесконтактным методами;
Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-100;
Легкий и компактный генератор ГТ-15. Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 15-14, 15-04, 15-02М;
Меню приемника ПТ-24 на русском, английском и китайском языках.

Приемник ПТ-24

облегченная конструкция (вес 1,9 кг.)
Увеличенный яркий цветной дисплей
Увеличенное время работы

Непрерывное отображение на дисплее всех необходимых параметров:
Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
Шкалы «максимума» и «минимума»;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.

Запись в память приемника ПТ-24:

уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ДАТЧИК»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

Генератор ГТ-15
Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
одновременная подача двух частот;
индикация величины выходного тока;
напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
автоматическое согласование генератора с нагрузкой.
