Микросхемы операционных усилителей (Operational Amplifiers (Op Amps)): универсальные строительные блоки аналоговой электроники
Микросхемы операционных усилителей (ОУ) — это фундаментальные активные компоненты, выполняющие широкий спектр аналоговых операций: усиление, фильтрацию, интегрирование, дифференцирование, сложение, вычитание сигналов. Являясь «кирпичиками» аналоговой схемотехники, они применяются в бесчисленном множестве устройств — от простых повторителей напряжения до сложных инструментальных усилителей и активных фильтров.
Виды и особенности микросхем операционных усилителей
Представленный в каталоге ассортимент охватывает практически все существующие классы операционных усилителей, оптимизированных под различные приложения:
1. Усилители общего назначения
- Что это: Базовая рабочая лошадка для большинства задач, где не требуются экстремальные параметры. Оптимальное соотношение цены и характеристик.
- Применение: Усилители звука, активные фильтры, преобразователи ток-напряжение, буферные каскады в блоках питания и контроллерах.
- Примеры из ассортимента: LM358, LM324, TL071/072/074, NE5532, LM833, MC34071, TLV272, MCP600x.
- Особенности: Широкий диапазон питаний, наличие одноканальных (1), сдвоенных (2) и счетверенных (4) версий, доступные корпуса (DIP, SOIC, SOT-23).
2. Прецизионные и малошумящие ОУ
- Что это: Усилители с минимальным напряжением смещения (Vos), низким температурным дрейфом и очень низким уровнем собственных шумов. Используются там, где важна высокая точность обработки сигнала.
- Применение: Медицинская техника (ЭКГ, пульсоксиметры), измерительные мосты, прецизионные источники опорного напряжения, студийное аудио, сейсмические датчики.
- Примеры из ассортимента: OP27, OPA188, OPA2335, ADA4077, ADA4627, LT1007, LT1028, AD862, AD8638, MCP6V16 (zero-drift).
- Особенности: Напряжение смещения от 1 мкВ до 100 мкВ, шум от 1 нВ/√Гц (LT1028), техники автоподстройки нуля (zero-drift) в сериях AD86xx, MCP6Vxx.
3. Высокоскоростные (широкополосные) ОУ
- Что это: Усилители с высокой скоростью нарастания выходного сигнала (slew rate) и большой полосой пропускания (единицы-сотни МГц). Часто реализованы по схеме с токовой обратной связью (Current Feedback) для максимального быстродействия.
- Применение: Видеоусилители, драйверы АЦП, линии связи, импульсная техника, генераторы высокой частоты, активные фильтры ВЧ.

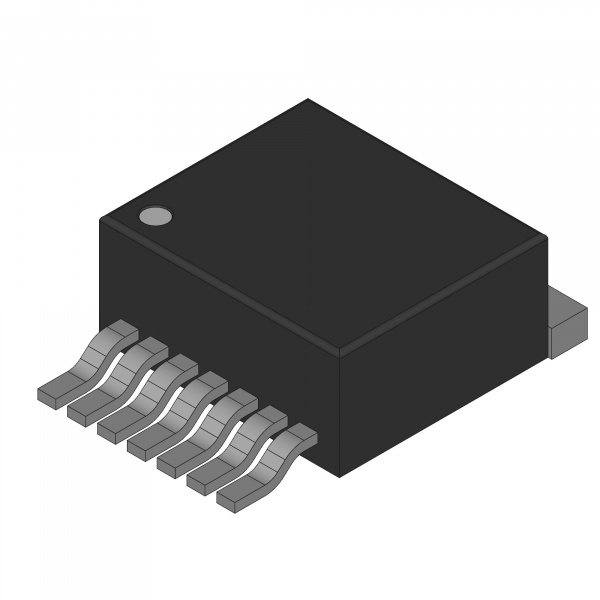

- Примеры из ассортимента: AD8008, AD8009, AD8011, AD8031, AD8099, AD844, AD847, LT1206, LT1210, LT1810, LMH6321, THS3215.
- Особенности: Полоса пропускания до 1 ГГц и выше, slew rate до тысяч В/мкс, дифференциальные выходы.
4. Низковольтные и микромощные (rail-to-rail) ОУ
- Что это: Усилители, способные работать при низком напряжении питания (от 1.8В) и потребляющие минимальный ток (микроамперы). Входные и выходные каскады типа «rail-to-rail» позволяют использовать весь диапазон питания.
- Применение: Портативная и батарейная техника, носимые устройства, датчики с автономным питанием, интерфейсы 1.8В логики.
- Примеры из ассортимента: AD8505, AD8619, AD8627, AD8641, ADA4051, MCP604, MCP6441, TS941, TLV2252, TLV316, TSV912.
- Особенности: Ток потребления от 0.5 мкА до 1 мА, питание от 1.8В до 5.5В, широкий диапазон синфазного сигнала.
5. Высоковольтные и мощные ОУ
- Что это: Усилители, способные работать с высоким напряжением питания (до ±20В и выше) и отдавать значительный выходной ток (сотни мА). Могут использоваться как драйверы нагрузки.
- Применение: Промышленные приводы, силовые источники питания, драйверы электродвигателей, аудиоусилители мощности, лабораторные источники.
- Примеры из ассортимента: OPA541, OPA569, LM675, LT1970, ADA4870 (косвенно).
- Особенности: Выходной ток до 2-3 А, защита от перегрузки и КЗ, корпуса с возможностью теплоотвода (TO-220, DDPAK).
6. Специализированные и военные/промышленные версии (QML, 883)
- Что это: Микросхемы, прошедшие дополнительную отбраковку и тестирование для работы в жестких условиях (расширенный температурный диапазон -55..+125°C, стойкость к радиации, вибрации). Идентифицируются по номерам 5962, JM38510, M38510 и суффиксам /883, /883B.
- Применение: Аэрокосмическая промышленность, оборонная техника, подземная геологоразведка, атомная энергетика, ответственная промышленная автоматика.
- Примеры из ассортимента: LM124AE/883, LM158AJRLQMLV, OPA2335AMJG, TLE2027AMJG, RH1014MJ, а также множество позиций с префиксом 5962.
- Особенности: Гарантированная работа в расширенном диапазоне, повышенная надежность, длительный срок службы, соответствие военным стандартам.
На что обратить внимание при выборе микросхем операционных усилителей
Инженеру-разработчику при выборе конкретной ИС из нашего каталога следует учитывать:
- Напряжение питания (Vcc/Vdd) и потребляемый ток (Iq): Определите доступное напряжение в устройстве. Для батарейного питания выбирайте low-power rail-to-rail ОУ (AD8505, MCP6V16). Для стационарной техники подойдут стандартные LM324 или TL072.
- Полоса пропускания (GBW) и скорость нарастания (SR): Для аудио сигналов достаточно единиц-десятков кГц. Для видео и импульсных сигналов требуются МГц и высокий SR (AD8009, LT1206).
- Точность по постоянному току: Если усиливается сигнал постоянного тока (тензодатчик, термопара), критичны напряжение смещения (Vos), его дрейф и шум. Здесь нужны прецизионные или zero-drift ОУ (OPA188, AD8628).
- Тип корпуса и температурный диапазон: Для макетных образцов удобны DIP-корпуса (например, AD827JNZ, OPA2134PA). Для серийного производства — SMD (SOIC, TSSOP, SOT-23). Для ответственных применений — военные/промышленные версии.
- Специфические требования: Наличие rail-to-rail входа/выхода, способность работать на емкостную нагрузку, низкие искажения (для аудио), высокое выходное напряжение/ток.
Преимущества покупки микросхем операционных усилителей в интернет-магазине ТСИ
В ТСИ представлен один из самых широких спектров импортных интегральных схем операционных усилителей от признанных лидеров отрасли: Analog Devices (серии AD, ADA), Texas Instruments (OPA, TLV, LM), Linear Technology (LT, LTC), Maxim (MAX), Microchip (MCP), STMicroelectronics (TS) и многих других. В нашем каталоге вы найдете:
- ОУ общего назначения для любых задач (LM358, TL072, NE5532).
- Прецизионные и малошумящие компоненты для точных измерений (OPA188, ADA4077, LT1028).
- Высокоскоростные и широкополосные решения (AD8009, AD8099, LT1206).
- Низковольтные и микромощные усилители для портативной техники.
- Специализированные и военные версии (5962, 883) для ответственных применений.
Мы работаем с юридическими лицами, обеспечиваем прозрачные условия сотрудничества и быструю доставку по всей России.
Вопросы и ответы
Это микросхемы, изготовленные и протестированные в соответствии с военными стандартами США (MIL-STD-883) или федеральными стандартами (MIL-PRF-38535). Они гарантируют работу в расширенном температурном диапазоне (-55..+125°C), повышенную надежность и стойкость к внешним воздействиям. Такие компоненты (например, LM124AE/883, 5962-8771002PA) предназначены для аэрокосмической, оборонной и промышленной аппаратуры высшего класса надежности.
В классическом Voltage Feedback ОУ полоса пропускания обратно пропорциональна коэффициенту усиления (gain-bandwidth product constant). В Current Feedback ОУ (AD8009, LT1206) полоса пропускания мало зависит от усиления, что позволяет получать очень высокие скорости нарастания (тысячи В/мкс) при большом усилении. Однако они критичны к выбору резистора обратной связи и имеют более высокий уровень шума.
Rail-to-rail входы и выходы позволяют использовать практически весь диапазон напряжения питания. Это критически важно при низковольтном питании (например, 3.3В или 5В), где каждый вольт на счету. Такие ОУ (AD8505, MCP600x, TLV2252) широко используются в портативной и батарейной технике, где сигнал может достигать уровней питания.
Компания ТСИ работает с юридическими лицами и индивидуальными предпринимателями. Для заказа интересующих интегральных схем операционных усилителей отправьте запрос и карточку организации на почту info@eltsi.ru. Мы поможем подобрать оптимальные импортные компоненты под вашу задачу, включая поиск аналогов и специальных версий (военные, промышленные), уточним наличие, согласуем условия поставки по позициям «Под заказ» и обеспечим быструю доставку по России.
