Логический анализатор представляет собой электронный многоканальный измерительный прибор, предназначенный для отображения и записи логических закономерностей цифровых сигналов. Его используют для решения многих прикладных задач, таких как отладка цифровых схем электронных устройств, тестирование микросхем, разработка компонентов компьютерной техники. Анализатор, как и осциллограф, собирает и анализирует поток цифровых данных, но имеет гораздо большее количество входов (до нескольких сотен), хотя показывает только два уровня сигнала: «0» и «1».
Типы логических анализаторов
Логический анализатор может быть стационарным (лабораторным) и портативным (как USB-приставка). Лабораторная версия отличается большой точностью измерений. Переносной вариант подключается к ПК и передаёт данные, используя интерфейсы usb или Ethernet. Оба типа устройств способны сделать достоверный анализ текущего состояния исследуемой системы, получив сведения одновременно из нескольких передающих каналов.
Технические параметры и комплектация логических анализаторов
Основные технические параметры моделей логических анализаторов - число каналов, скорость передачи и форма представления данных.
В каталоге представлены модели портативных логических анализаторов со следующими основными характеристиками:
- количество каналов – 16 или 32;
- синхронизация – по i2с и spi;
- канальная память – от 32 кбит;
- частоты: частота дискретизации – от 200 МГц, тактовая частота – до 100 МГц;
- количество поддерживаемых протоколов – более 100.

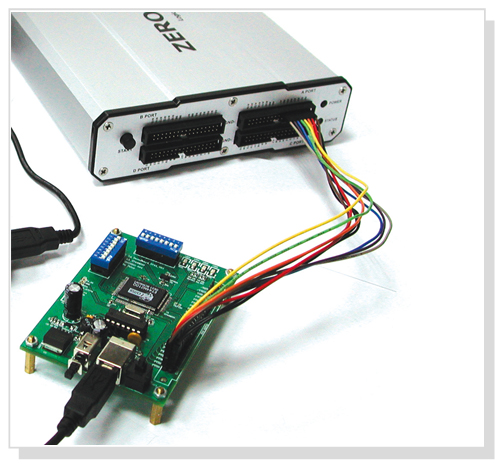

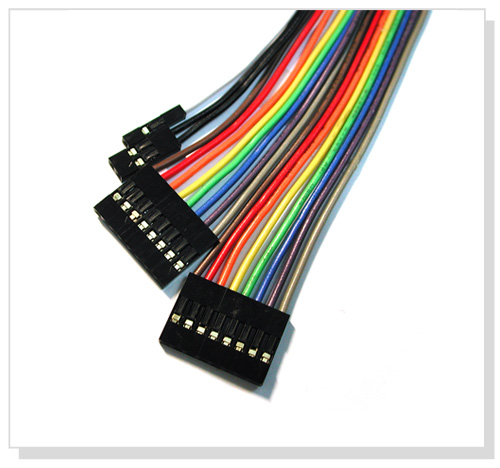

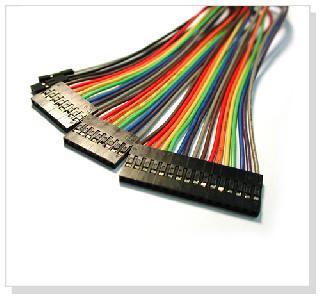

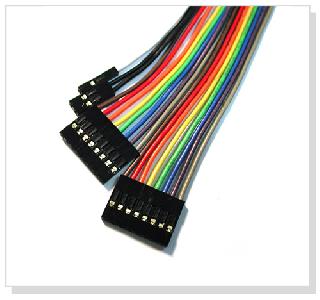

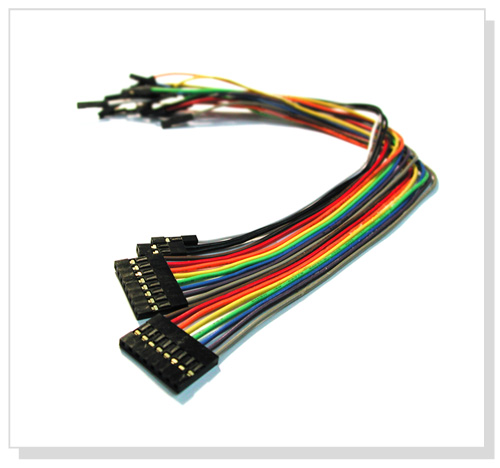

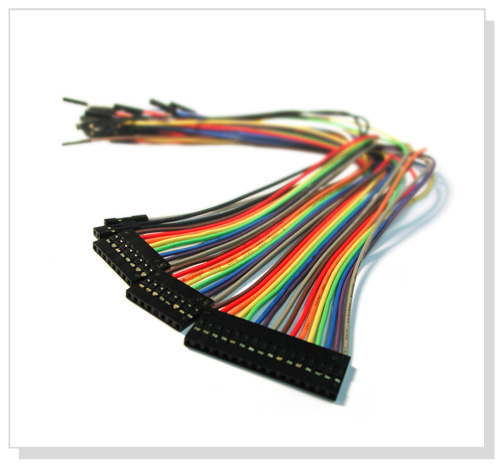

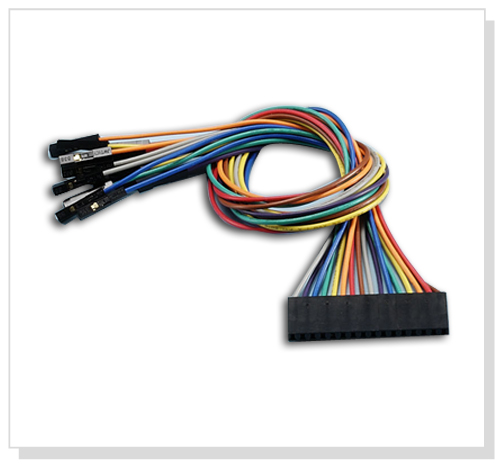

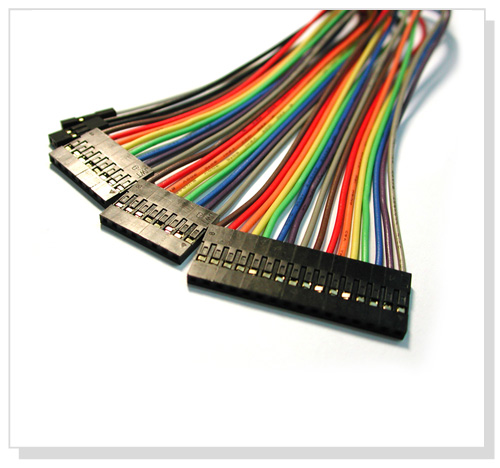

В комплект поставки логического анализатора входят, как минимум, кабель usb, набор контактных измерительных шлейфов и программное обеспечение. Управление приборами осуществляется через компьютер, а питание – по шине usb.
Чтобы выбрать и купить логический анализатор, достаточно заполнить форму заказа на нашем сайте, отправить запрос по электронной почте или позвонить по указанным телефонам.
